鋳物造型機用部品/多層基板圧着機用プレスプレート/防弾スチール

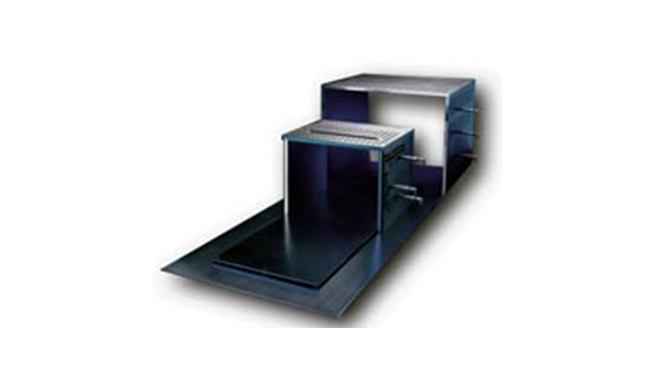

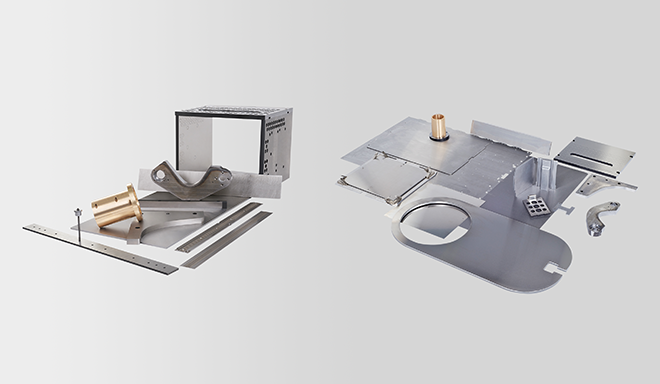

縦型無枠生砂造型機用部品及び関連機器

チャンバープレートをはじめとして縦型無枠生砂造型機用主要機械加工部品の販売を致しております。
品質・価格には絶対の自信を持っております。

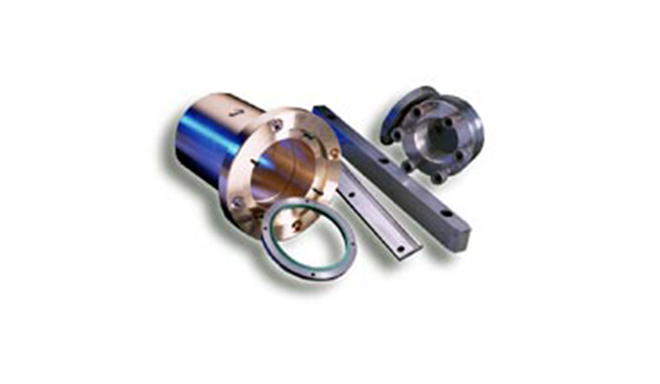

  • チャンバープレート・ボトムウェアーシート

  • ブッシング

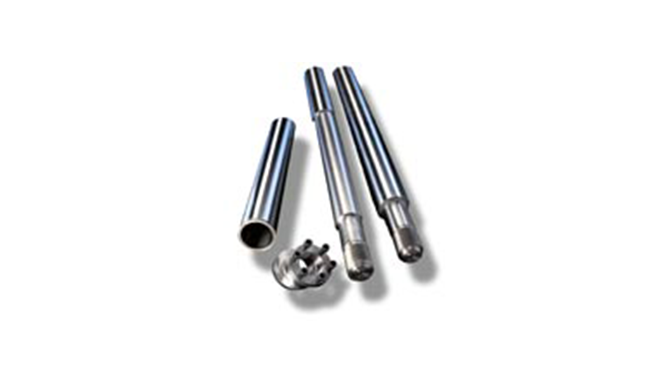

  • タイロッド

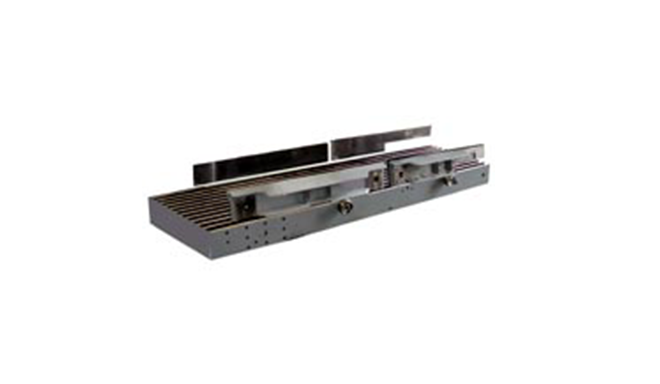

  • レール・スラストバー

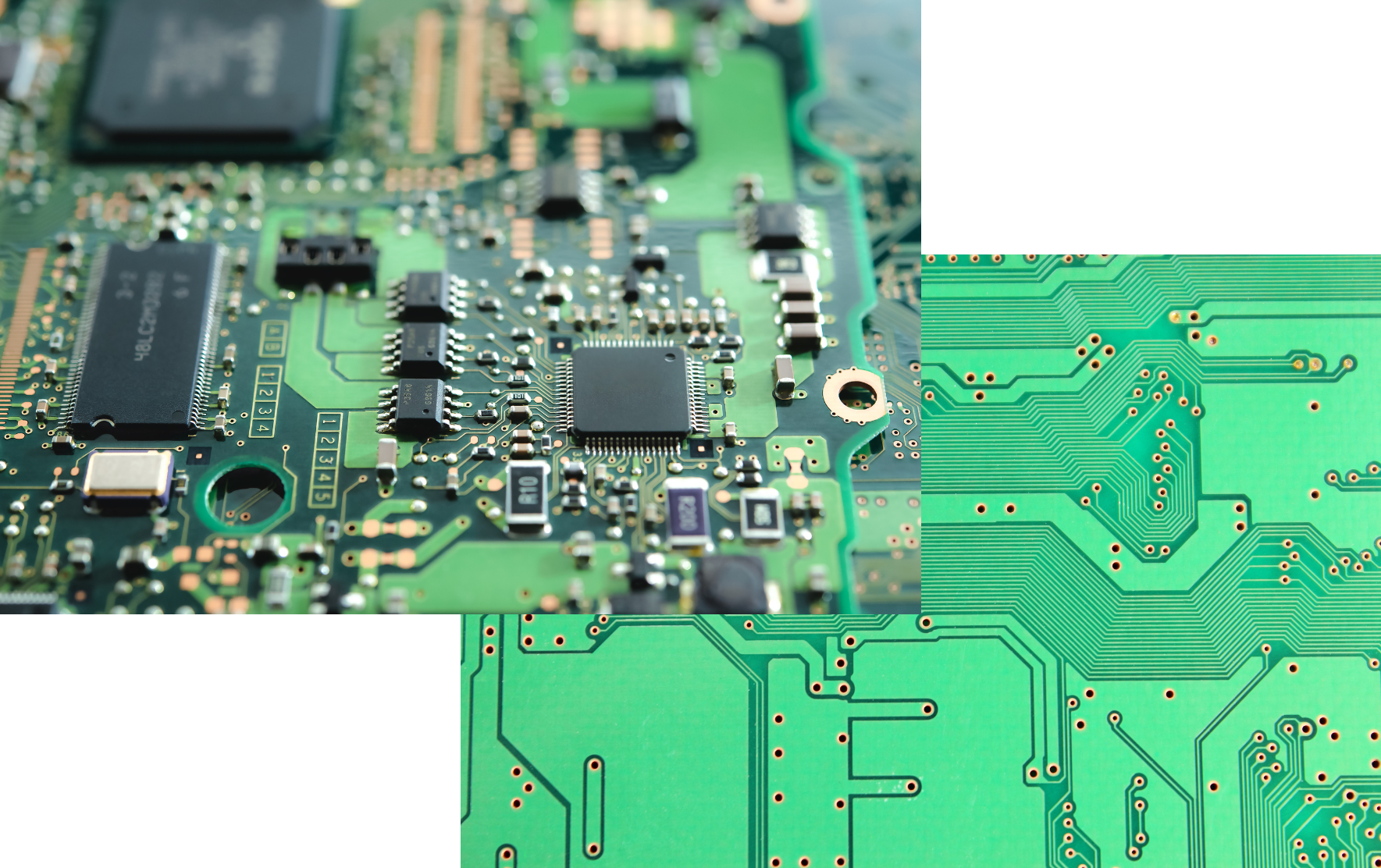

多層基盤圧着(ラミネーション)機用プレスプレート製品のご案内

私どもはこの度、初めて日本のマーケットにて、多層基板圧着機に使用されるキャリアプレート、トッププレート、ブッシング、ピン、セパレータープレートの販売活動を行うこととなりました。
弊社の製品は既に、20年以上に渡って、欧州はもとより、北米、東南アジア(日本を除く)にこれらの部品を供給し、高い評価を頂いて参りました。 これらの弊社製品のマーケット占有率は20-30%で、マーケットリーダーの一社であると自負いたしております。 弊社の製品はドイツ製の素材をドイツ本社にて熱処理及び平坦化処理いたします。その工程後、素材は弊社の自社加工工場(ドイツ本社、中国、アメリカ)にて極めて高い精度で加工され出荷されます。

弊社の製品は完全焼入れ材質(Fully Hardened Material)にて、標準的な日本製との熱処理の方法の違いから弊社の製品は再研磨を重ねても新品同様に硬度が変わらないという特徴を持っております。 さらに、弊社のプレートは銅ホイルと近似した熱膨張係数を持つことまた、適切な熱伝導率を有しておることから、高い品質の多層PCBを製造するのに適しております。大型のプレートのご要求にも対応可能でございます。

貴社におかれましても一度、世界標準とも言える弊社製品のご試用のご検討を賜りたくお願い申し上げます。
お見積りのご依頼だけでも結構ですのでよろしくお願いいたします。

Plate Technology

C.A.PICARD® PCB産業用プレート

C.A.ピカード社の多層プリント基板製造用キャリアプレート、トッププレート、ブッシング及びピン、セパレータープレート、Masslam及びCCLは欧米はもとより、 東南アジアでも高い評価を得ております。世界基準ともいえる弊社製品のご使用をぜひとも一度ご検討下さい。

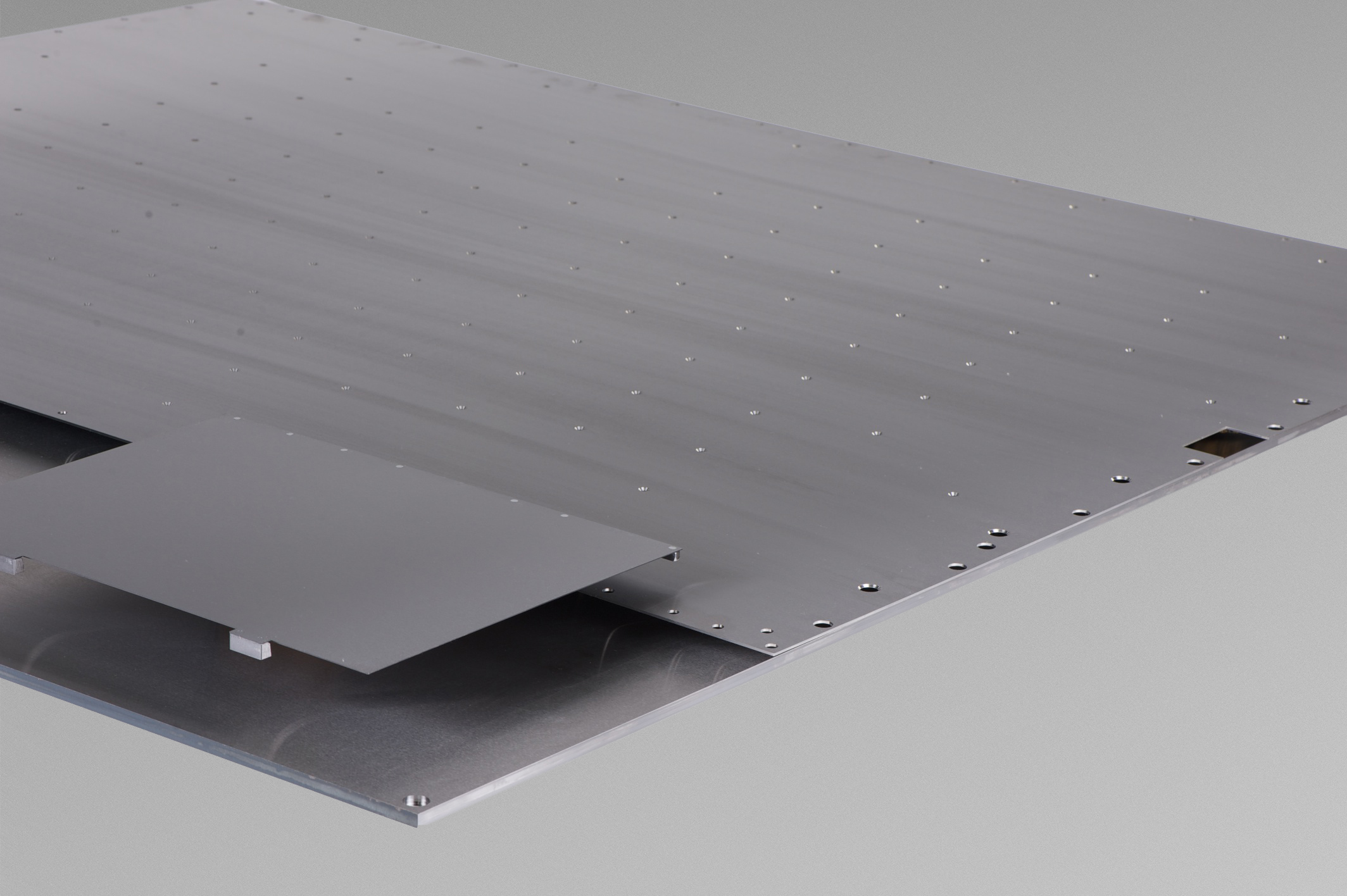

キャリアプレート、トッププレート、ボンティングプレート
鋼種 DIN 42
CrMo4
AISI 4140 H
DIN 50 CrV4
AISI 6150 H
RHCS 50
DIN X20CrMo13
硬度 40±2HRC 40 or 50±2
HRC
50±2HRC
熱膨張率 12×10⁻⁶/℃ 11×10⁻⁶/℃
熱伝導率 42W/mk 25mk
熱伝導率 ≤400℃ ≤400℃ or
≤250℃
≤400℃
寸法公差 標準 上位仕様
(すべての型番)
長さ/幅
基準サイズ2000mm以上:
±0.5mm
+3-5/-0mm
厚み ±0.2mm
レジスタレーション用穴間 ±0.02mm ±0.012mm
ワイヤカット
レジストレーションスロット
要求に応じて
平坦度(サイズ、厚みによる) 0.2-3.0mm
平行度
基準サイズ2000mm以上:
≤0.03mm-0.05mm
≤0.1mm
表面仕上 Grit80 (Ra≤1.2-2.5µm)
標準板厚 2.0-15.0mm 10mmまで
ブッシング ピン
硬度 58-59HRC 56-58HRC
標準スロットの寸法と公差 Φ6.368×4.77 Φ6.35×4.76
+0.012/-0mm +0/-0.005mm
+0.012/-0mm +0/-0.005mm
標準長さ 9.5mm 19,25,32,35,38,44,51,57,63mm

※上記仕様は標準のものであり、ご要望に応じて変更可能な場合もございます。
 また、記載されている数値は変更されることがありますのでご了承ください。

Plate Technology

C.A.PICARD® CCL産業用プレート

ラミネート用プレスプレート
鋼種 RHCS 50
DIN X20CrMo13
硬度 50±2HRC
熱膨張率 11×10⁻⁶/℃
熱伝導率 25W/mk
使用温度 ≤400℃
寸法公差 製造可能寸法 長さ:2500mmx幅:1450mm
長さ/幅 ±1.0mm
厚み ±0.1mm
平坦度 ≤3mm/m
平行度 ≤0.03-0.05mm
対角線公差 ≤2.00mm

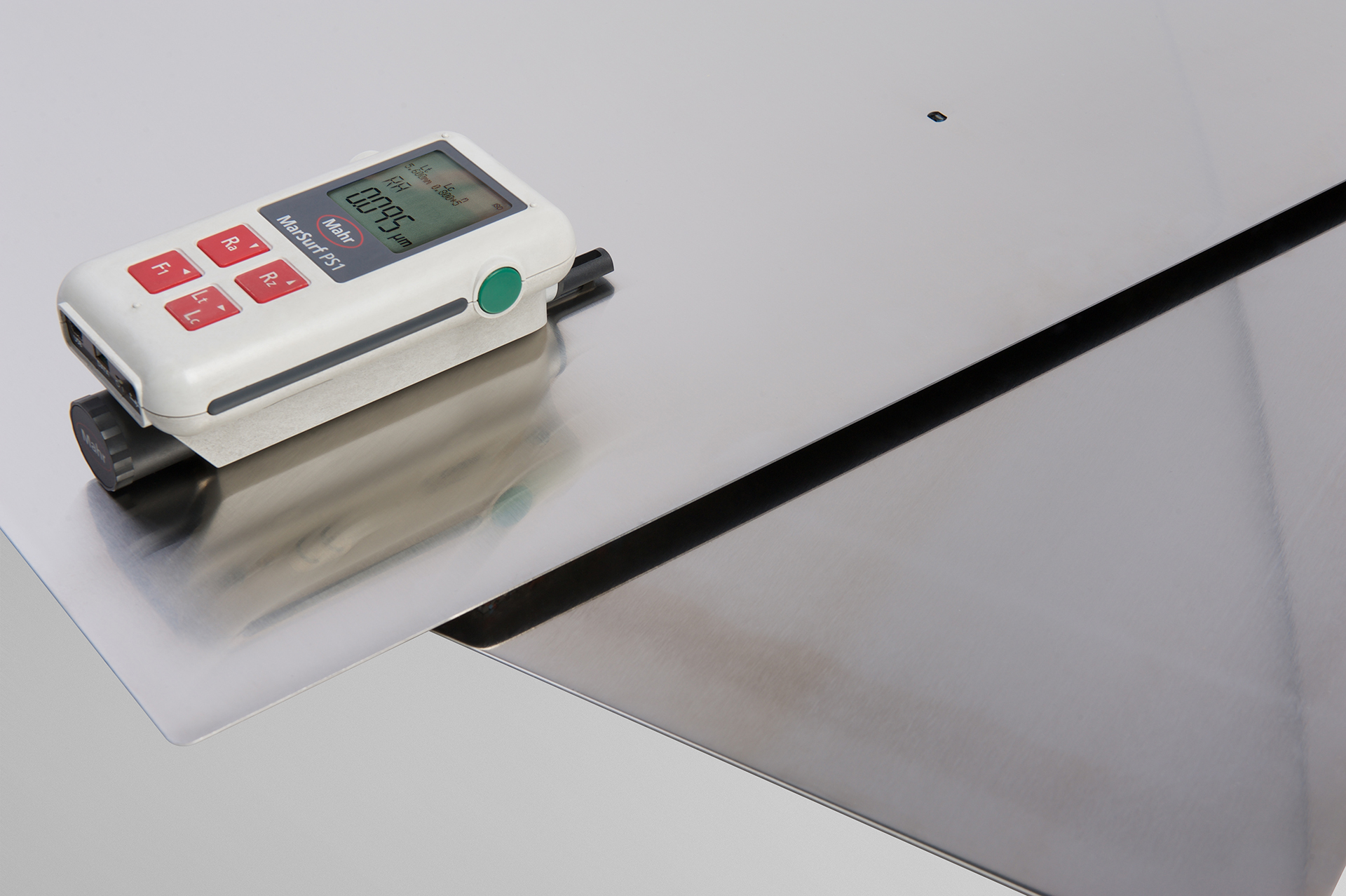

表面仕上 CAP Finish4
Ra≤0.25µm,Rz≤2.40µm
CAP Finish5
Ra≤0.14µm,Rz≤1.50µm
CAP Finish6
Ra≤0.12µm,Rz≤1.20µm
標準板厚 1.0-3.0mm

※上記仕様は標準のものであり、ご要望に応じて変更可能な場合もございます。また、記載されている数値は変更されることがありますのでご了承ください。

Security Steel

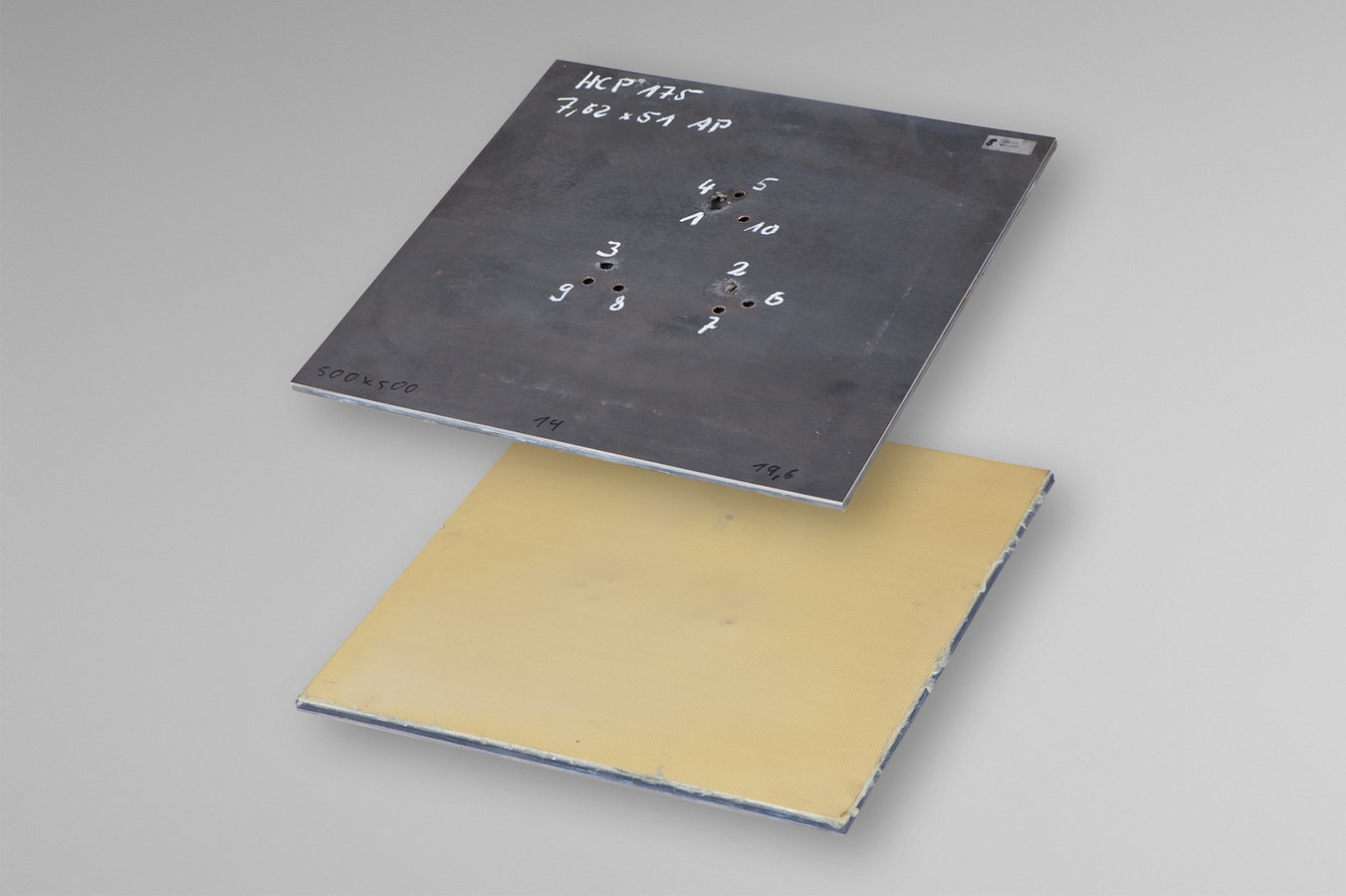

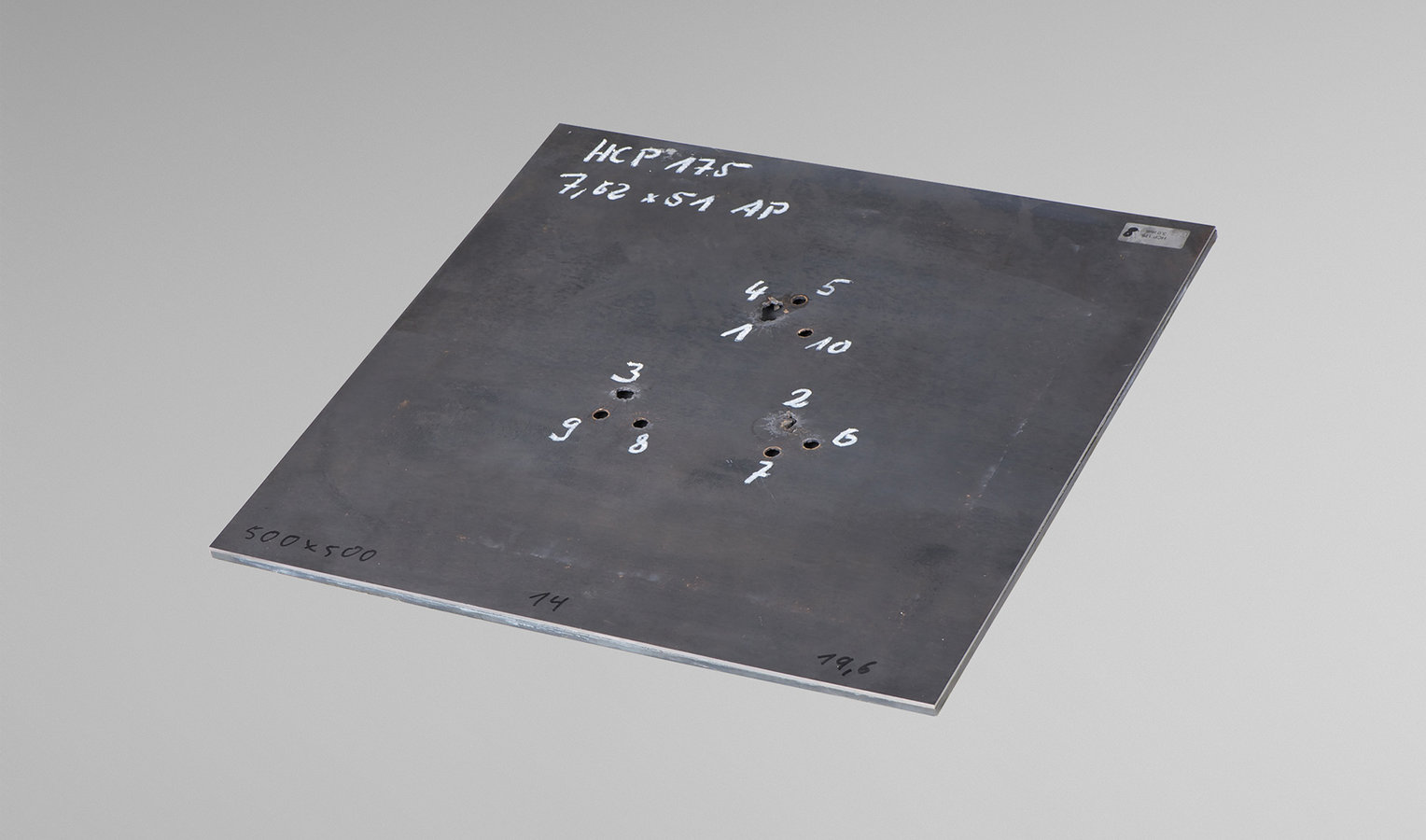

C.A.PICARD® 防弾スチール

C.A.PICARD®は、数十年にわたり、専門産業で最大限の要求を満たすための特殊鋼ソリューションを提供する世界最高のメーカーの一社として数えられています。 歴史に裏打ちされた素材への知見 - 1876年の創業以来、C.A.PICARD®は経験、ノウハウ、開発を理想的に組み合わせてきました。

人命の安全のために、2006年以降、軍隊、民間防衛、貨幣輸送機関向けに、最新世代のセキュリティ鋼であるHCプロテクト®とSCプロテクトを提供しています。 革新的な製造プロセスにより、非常に高い硬度と延性という相反する特性を一つの材料で実現し、優れた性能を保証しています。保証された機械的特性と最小厚み公差により、最適化された重量で衝撃保護の設計が可能になります。

HCプロテクト®は、その特殊なマルチヒット性能と軽量性により、様々な脅威に対する複合システムで、ハードコア弾に対して確実な効果を発揮します。また、SCプロテクトはソフトコア弾に対して最大限の効果を発揮します。

長年の経験、独自の製造方法、そしてお客様との密接な協力による持続的な開発によって、お客様のご要望に合わせたオーダーメイドのソリューションを提供します。

    応用分野:
  • 軍事力
  • 民間防衛
  • 現金輸送車
    特殊性:
  • マルチヒット性能
  • 薄い厚み(軽量)
  • 複合システムとして最適
  • スタンドアロンとして利用可能
  • 小さい厚み公差
    サービス:
  • 様々な厚みを在庫から提供
  • ご要望に応じて複合システムの設計が可能
  • HC Protect® 160及び175では、厚みのカスタマイズが可能(HC Protect® Lでは不可)
HC Protect®
160
HC Protect®
160 L
HC Protect®
175
HC Protect®
175 L
SC Protect
140
表面硬度 HRC 62-65 62-65 62-65 62-65 50 ± 2
コア硬度 HRC 約 45 約 45 約 42 約 42
最大寸法 mm 850 x 2500 850 x 2500 1250 x 2500 1250 x 2500 1500 x 4500
対応厚み mm 6.0 – 12.0 6.0 – 12.0 2.0 – 7.0 2.0 – 7.0 1.2 – 5.0
厚み公差 mm -0/+0.1 -0/+0.3 -0/+0.1 -0/+0.3 -0/+0.3
平坦度 mm/m 5 5 5 5 3
溶接性 無し 無し 無し 無し 制限あり
成形性 熱処理前のみ* 熱処理前のみ* 熱処理前のみ* 熱処理前のみ* 制限あり*
*構造面で制限あり。別途要相談。
